- 產品名稱：雙路交流電壓頻率表
- 產品型號：F144D-HZB
- 產品銘牌：YT
- 生產廠商：上海怡泰船用儀表有限公司
- 銷售單位：連儀
- 所屬類別：生產廠家 > 上海怡泰船用儀表廠 > 產品目錄 > 產品展示 > 頻率表 >
-

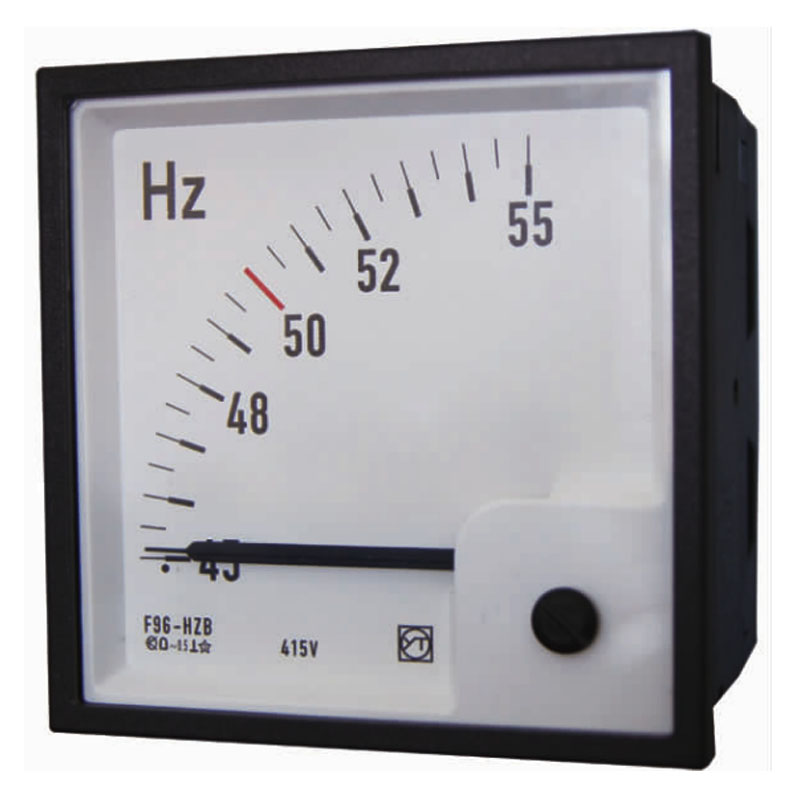

F144D-HZB雙路交流電壓頻率表
精度：HZ：0.5級；V:1.5級，展開角：90度
規格： V：AC0-500V直接接入或經PT接入次級為100V
HZ:45-55HZ、55-65HZ、100V.220V.380V
外型尺寸：96×96mm
開孔尺寸：92×92mm
F144D-HZB雙路交流電壓頻率表
精度：HZ：0.5級；V:1.5級，展開角：90度
規格： V：AC0-500V直接接入或經PT接入次級為100V
HZ:45-55HZ、55-65HZ、100V.220V.380V
外型尺寸：96×96mm
開孔尺寸：92×92mm
F144D-HZB雙路交流電壓頻率表 適用于船舶、移動電站并車配電屏上的電壓指示，為雙指針（雙結構）指示，同時測量兩個線路的電壓參數
一、主要技術性能
1.xj****的變換器線路和指示機構一體化結構，儀表測量精度高，精度為1.5級，指針展開角度為90度，雙指針同時指示。
2.本系列儀表為磁電系儀表，有良好的線性刻度和不受外部磁場影響的特性。
3.工作環境溫度：-25℃~+65℃。
4.外殼采用ABS阻燃料，外殼與電路耐電壓為AC2000V/1分鐘，外殼防護符合IP42，允許有油霧、鹽霧、霉菌、灰塵、凝霜等存在。
5.儀表外觀采用通用外觀結構，系列儀表外形尺寸以12為模數，正面為方形，外形美觀，方形結構便于盤柜布局。
二、電壓測量規格
名稱 | 型號 | 單位 | 量限規格① | 接入說明 | 等級 | |
交流電壓表 | F96D-ACB F96D-V Q96D-ACB Q96D-V | V | 50,75,100,150,250，300,450,500 | 直接接入 | 1.5 | |
PT變比 | 滿量程 | 經電壓互感器PT接入（二次電壓為100V） | ||||
kV | 380V/100V | 450V、500V | ||||
3kV/100V | 3.6kV | |||||
6kV/100V | 7.2kV | |||||
10kV/100V | 12kV | |||||
35kV/100V | 45kV | |||||
66kV/100V | 80kV | |||||
110kV/100V | 150kV | |||||
220kV/100V | 300kV | |||||
①規格之外量限儀表、需要在設定值處劃紅線的儀表以及零位在刻度中間，請在訂貨時說明，并在合同中確認；
