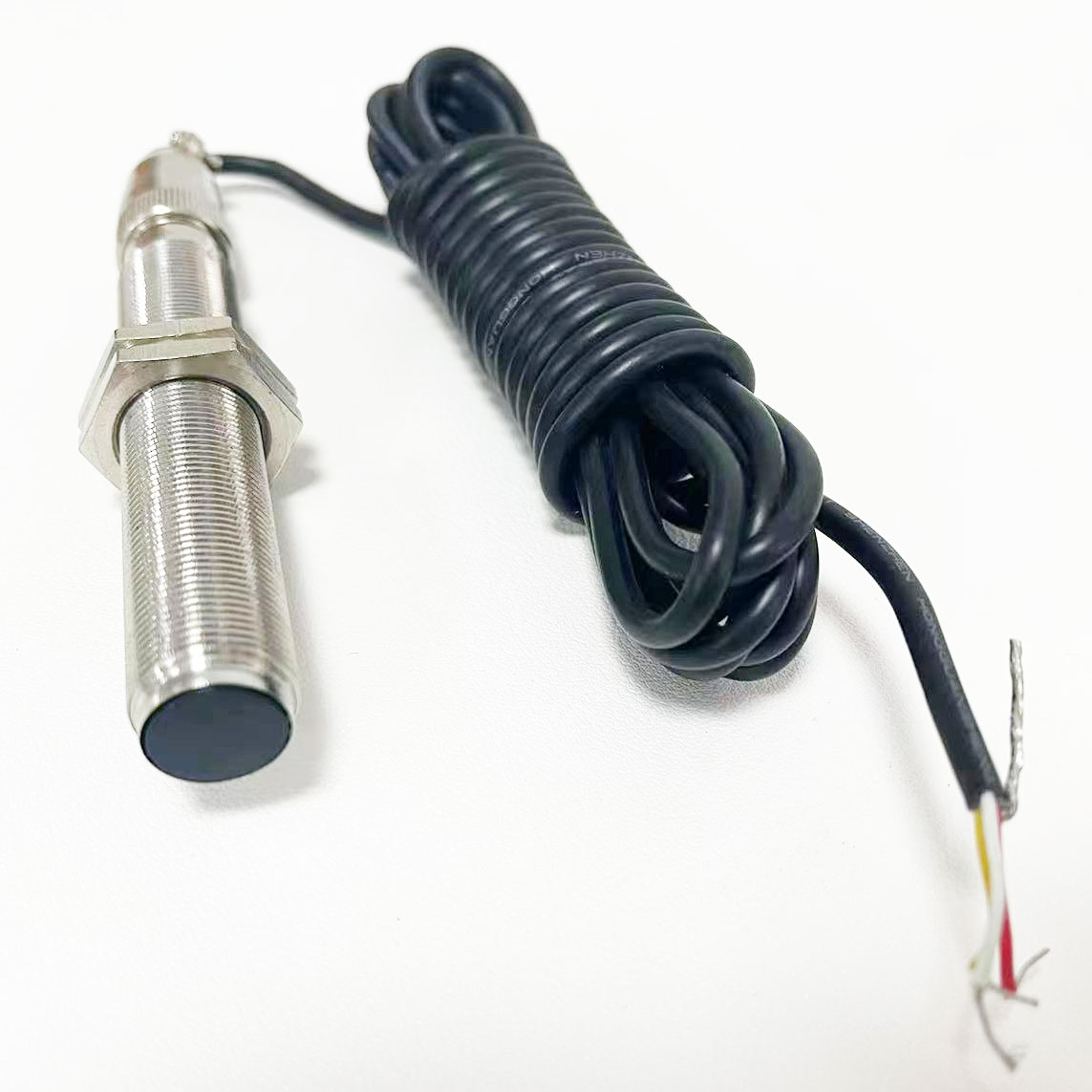

HAL-506霍爾轉速轉換器

一、概述

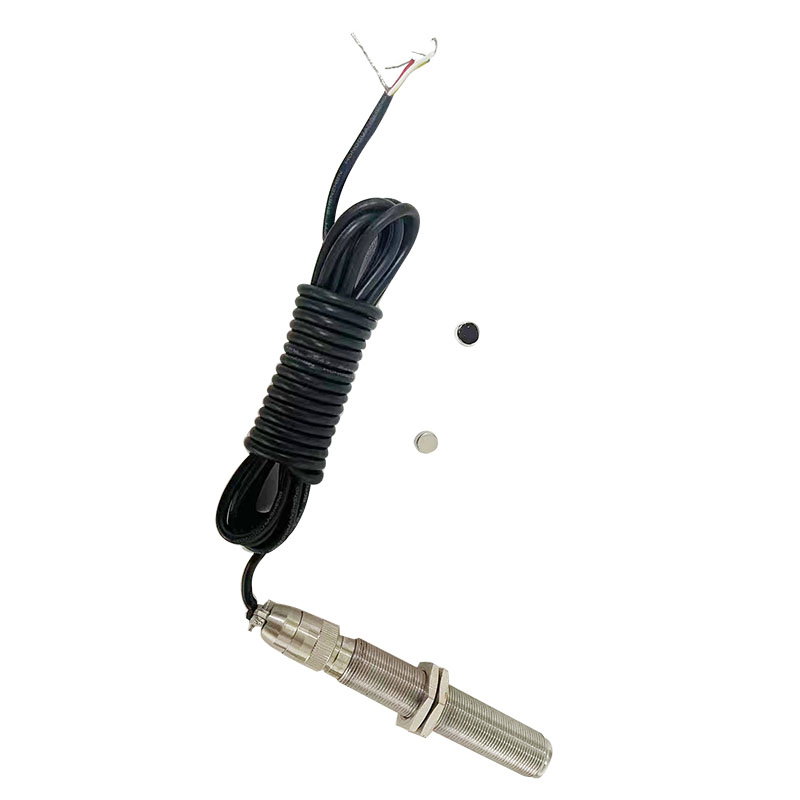

    霍爾開關型傳感器，其基本工作機理是探測磁性材料，即當有一定磁場強度的磁鋼靠近該傳感器，便可輸出一個信號；當磁鋼遠離傳感器，輸出信號消失。所以在運動體上貼一片小磁鋼，配以本傳感器，即可對轉速、位移和位置進行檢測。

二、技術性能

    1.工作電壓      10～24V DC

    2.空載電流      ≤10mA

    3.負載能力      ≤20mA(VOL≤0.3V)

    4.輸出方式      NPN-OC輸出

    5.工作溫度      -10～65℃

三、外形

    1.總長110mm;

    2.外螺紋M12×1，螺紋有效長度為52mm。

                   HAL-506S霍爾轉速轉換器
主要用途：機械設備的轉速測量
方法：接近旋轉磁場，將轉速轉化為脈沖信號，直接送達儀表，測量精度等級優于萬分之五。

技術特性
1．輸出信號：NPN-OC脈沖
2．適配儀表：SQY01T、SKY06、SQK03T智能轉速表
3．測量范圍：0.1～250000r/min
4．使用時間：連續使用
5．工作環境：溫度 -20～+70℃
6．外形尺寸：M16×1-45
7．重   量：約350g
