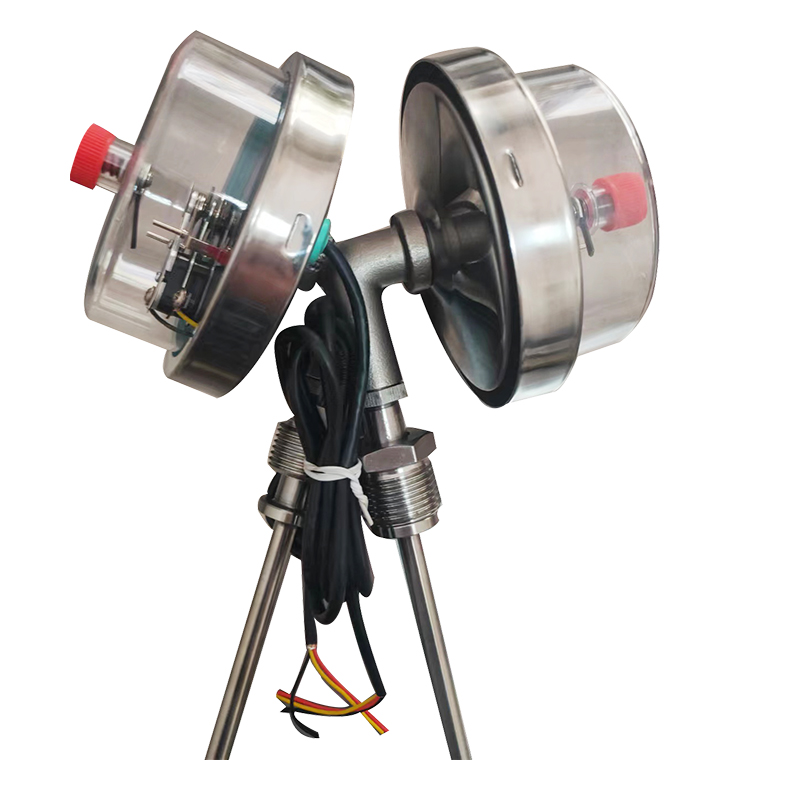

WSSX-411電接點雙金屬溫度計把兩種線膨脹系數不同的金屬組合在一起，一端固定，當溫度變化時,兩種金屬熱膨脹不同，帶動指針偏轉以指示溫度，這就是雙金屬片溫度計。電接點雙金屬溫度計是利用溫度變化時帶動觸點變化，當其與上下限觸點接觸或斷開的同時，使電路中的繼電器動作，從而自動控制及報警。測溫范圍為-80~500C,它適用于工業上精度要求不高時的溫度測量。雙金屬片作為一種感溫元件也可用于溫度自動控制。

電接點雙金屬溫度計的特點：

現場顯示溫度，直觀方便；

具有自動切斷電源和報警功能；

安全可靠，使用壽命長；

多種結構形式，可滿足不同要求。

按雙金屬溫度計指針盤與保護管的連接方向可以把雙金屬溫度計分成軸向型、徑向型、135°向型和萬向型四種。①軸向型雙金屬溫度計：指針盤與保護管垂直連接。②徑向型雙金屬溫度計：指針盤與保護管平行連接。③135°向型雙金屬溫度計：指針盤與保護管成135°連接。④萬向型雙金屬溫度計：指針盤與保護管連接角度可任意調整。

技術參數：執行標準JB/T8803-1998  GB3836-83其他參數標度盤公稱直徑：60，100，150精度等級：（1.0），1.5熱響應時間：≤40S防護等級：IP55角度調整誤差：角度調整誤差應不超過其量程的1.0%回差：雙金屬溫度計回差應不大于基本誤差限的******值重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限******值的1/2

WSS系列雙金屬溫度計選型編碼：

型號及規格軸向型雙金屬溫度計

徑向型雙金屬溫度計

135°向型雙金屬溫度計

萬向型雙金屬溫度計

備注：選型須知：請?zhí)峁┬吞?hào)、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。選型舉例：萬向型雙金屬溫度計，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，長度450mm WSS-481， 0～400℃，L=450， M27×2，1.5級.對雙金屬溫度計的安裝，應注意有利于測溫準確，安全可靠及維修方便，而且不影響設備運行和生產操作，要滿足以上要求，在選擇對熱電阻的安裝部位和插入深度時要注意以下幾點：（1）為了使熱電阻的測量端與被測介質之間有充分的熱交換，應合理選擇測點位置，盡量避免在閥門，彎頭及管道和設備的死角附近裝設熱電阻。雙金屬溫度計（2）帶有保護套管的熱電阻有傳熱和散熱損失，為了減少測量誤差，熱電偶和熱電阻應該有足夠的插入深度：a、對于測量管道中心流體溫度的熱電阻，一般都應將其測量端插入到管道中心處(垂直安裝或傾斜安裝)。如被測流體的管道直徑是200毫米，那熱電阻插入深度應選擇100毫米；b、對于高溫高壓和高速流體的溫度測量(如主蒸汽溫度)，為了減小保護套對流體的阻力和防止保護套在流體作用下發生斷裂，可采取保護管淺插方式或采用熱套式熱電阻。淺插式的熱電阻保護套管，其插入主蒸汽管道的深度應不小于75mm；熱套式熱電阻的標準插入深度為100mm；c、假如需要測量是煙道內煙氣的溫度，盡管煙道直徑為4m，熱電阻插入深度1 m即可；d、當測量原件插入深度超過1m時，應盡可能垂直安裝，或加裝支撐架和保護套管。
