- 產品名稱：壓力校驗表
- 產品型號：YJY系列
- 產品銘牌：SAIC
- 生產廠商：上海自動化儀表四廠
- 銷售單位：連儀
- 所屬類別：生產廠家 > 上海自動化儀表四廠 > 產品目錄 > 產品展示 > 壓力校驗儀器 > YJY系列壓力表校驗器 >
-
YJY系列壓力校驗表產品簡介
YJY系列壓力表校驗器是用于校驗一般壓力表及其它測壓儀表的設備，其壓力分別可達6MPa和60MPa（但須***裝有精密壓力表后才可使用）。注腳帶A型表示校驗器上裝有手掀泵。
YJY系列壓力校驗表產品簡介
YJY系列壓力表校驗器是用于校驗一般壓力表及其它測壓儀表的設備，其壓力分別可達6MPa和60MPa（但須***裝有精密壓力表后才可使用）。注腳帶A型表示校驗器上裝有手掀泵。
YJY系列壓力校驗表結構原理

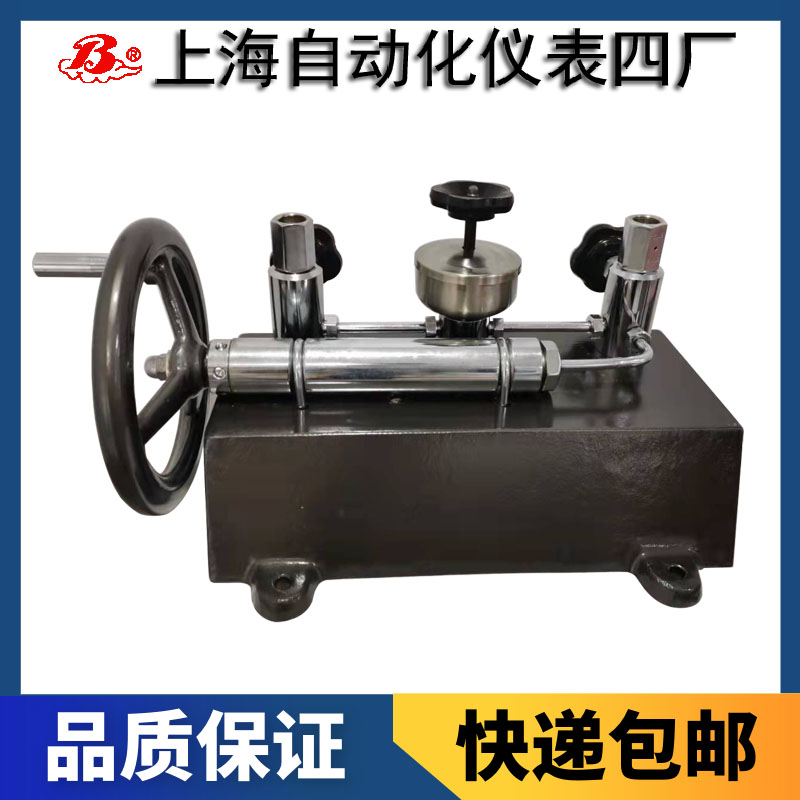

校驗器由手搖泵（1），油杯（5），兩個針形閥（3）（4），手撳泵（2），切斷閥和兩個單向閥和兩個單向閥等組成，彼此用導管連通，固定在底座（6）上，針形閥上裝有聯接螺母，用于聯接精密壓力表和被檢壓力表。
打開油杯閥門，油杯里灌滿規定的介質，左旋手搖泵手輪使其充滿油液，關閉油杯閥門，打開其它閥門，上下壓手撳泵，使壓力表內充滿油液，然后右旋手搖泵手輪，使其達到校驗壓力進行調校。
主要技術指標
zui大校驗壓力：0～6MPa（YJY-60A，60）；0～60MPa（YJY-600A，600）
傳壓介質：變壓器油（YJY-60A，60）；20#油（YJY-600A，600）
手掀泵加壓壓力：＜IMPa
聯接螺母：M20×1.5
重 量：17.5kg
